外保溫系統不僅適用于北方需冬季保溫地區的采暖建筑,也適用于南方需夏季隔熱地區的空調建筑;既適用于新建建筑,也適用于既有建筑的節能改造。外保溫系統不僅提高了墻體的保溫隔熱性能,而且增加了室內的熱穩定性。它在一定程度上阻止了雨水等對墻體的浸濕,提高了墻體的防潮性能,可避免室內的結露、霉斑等現象,因而創造了舒適的室內居住環境。外保溫系統是建筑不可缺少的保護層，外墻保溫材料多種多樣，選擇繁多，具體有以下這些：

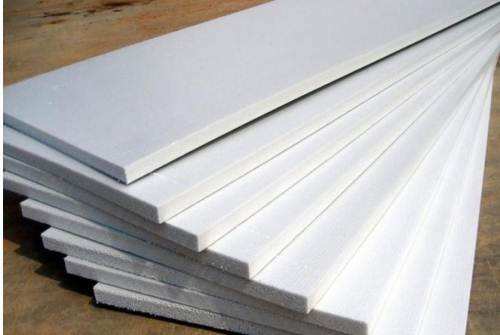

1、膨脹聚苯板

膨脹聚苯板由可發性聚苯乙烯珠粒經加熱預發泡后在模具中加熱成型而制得的具有閉孔結構的聚苯乙烯泡沫塑料板材。 簡稱EPS板。采用專用膠粘劑粘貼和機械錨固方式將膨脹聚苯板固定在墻體外表面上，聚合物抹面膠漿作保護層，以耐堿玻纖網格布為增強層，外飾面為涂料，或其它裝飾材料而形成的，對建筑物能起到冬季保溫，夏季隔熱和裝飾保護的效果。這是保溫材料中應用最廣泛的保溫材料，這也是屬于外墻保溫體系中最承受的產品，但作為板材使用時，防火性能和自身強度都不夠好，承重力也較差，板材出廠時應該經過一段成熟期，才可以使用，如果熟化時間不夠直接上墻會導致板材收縮變形等情況產生，且施工繁瑣，材料易脫落。

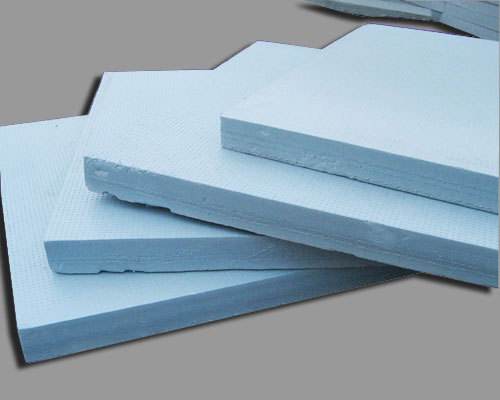

2、擠塑聚苯板

擠塑聚苯板也是聚苯板的一種， 只不過生產工藝是擠塑成型。擠塑板簡稱XPS板， 以聚苯乙烯樹脂或其共聚物為主要成分，添加少量添加劑， 通過加 熱擠塑成型而制得的具有閉孔結構的硬質泡沫塑料制品擠塑聚苯板的防火性能和密度比模塑聚苯板都要高一些。所以，其性能總體上來說要比模塑聚苯板好一些，但是這種板材透氣性差，其穩定性與無機粘結砂漿的可粘結性也較差， 應用于外墻體保溫中，時常會有系統脫落、飾面開裂等質量問題，由于其造價并不便宜，該材料在外保溫應用領域并不及膨脹聚苯板優勢大。

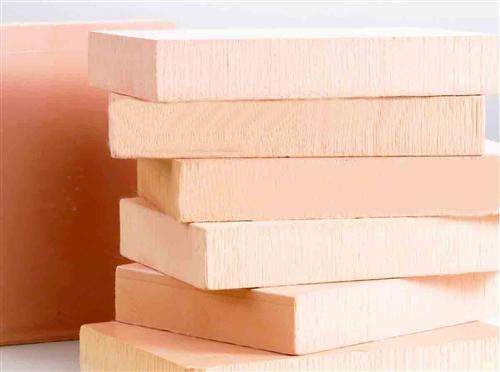

3、酚醛板

酚醛泡沫保溫材料（板）屬于熱固性塑料（Thermosetting materials），酚醛泡沫是以酚醛樹脂為主體原料，在催化劑作用下自身交鏈發泡、固化成型，在不添加任何阻燃劑情況下，自身具有固定防火性能。但是國內目前推廣力度不大，且技術也不夠先進，其保溫性能略差于國外產品。目前國內酚醛板仍存在易粉化、機械強度低、脆性、無延伸性和吸水率高等弱點。

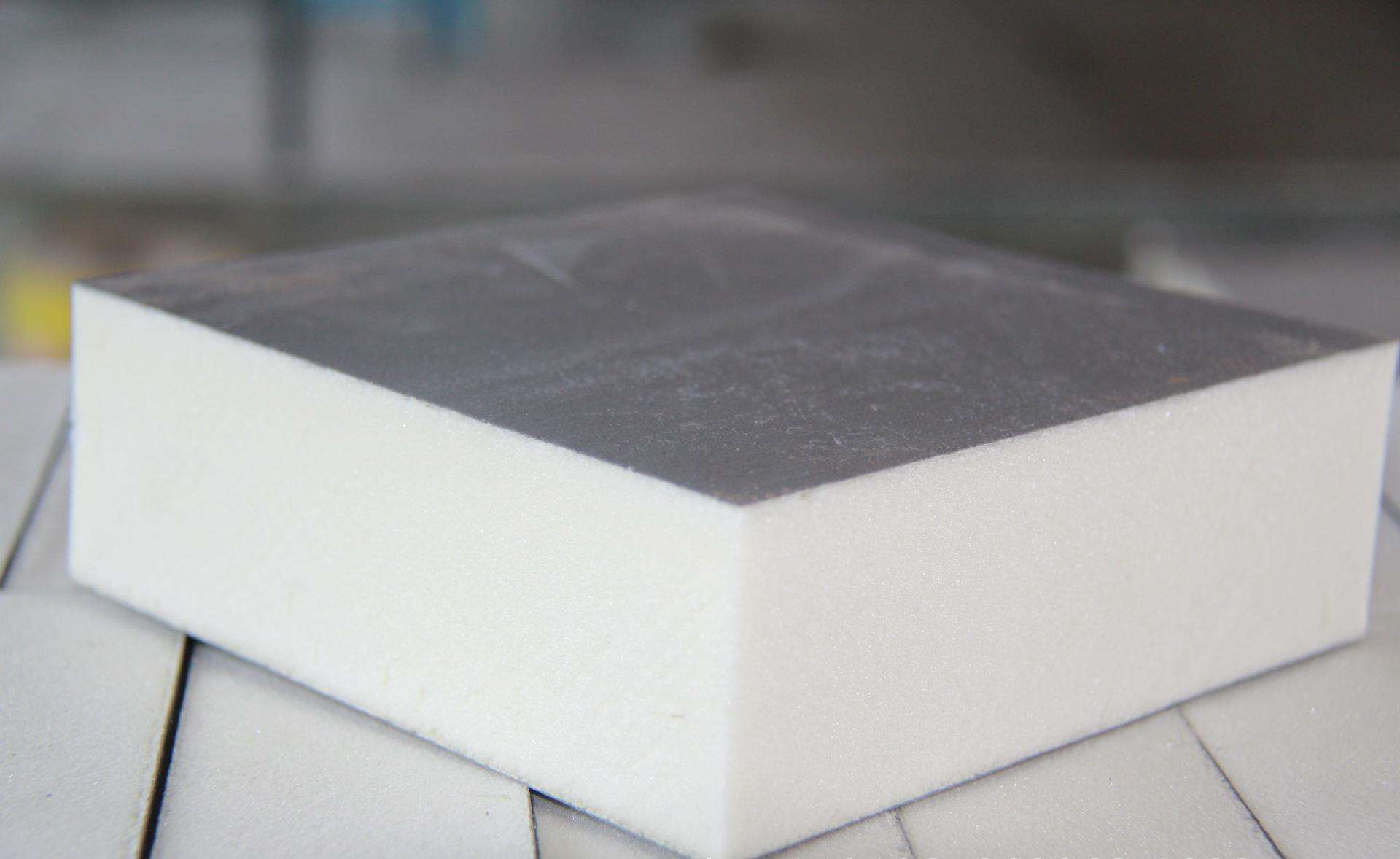

4、發泡聚氨酯

單一有機保溫材料中性能最好的就數聚氨酯保溫材料了。 作為墻體保溫材料他主要有三 種存在方式：噴涂聚氨酯硬泡、 澆注聚氨酯硬泡和聚氨酯硬泡保溫板。其保溫性能和防水性能都是不錯的，并且能與木材、金屬、磚塊玻璃等材料很好的粘結。

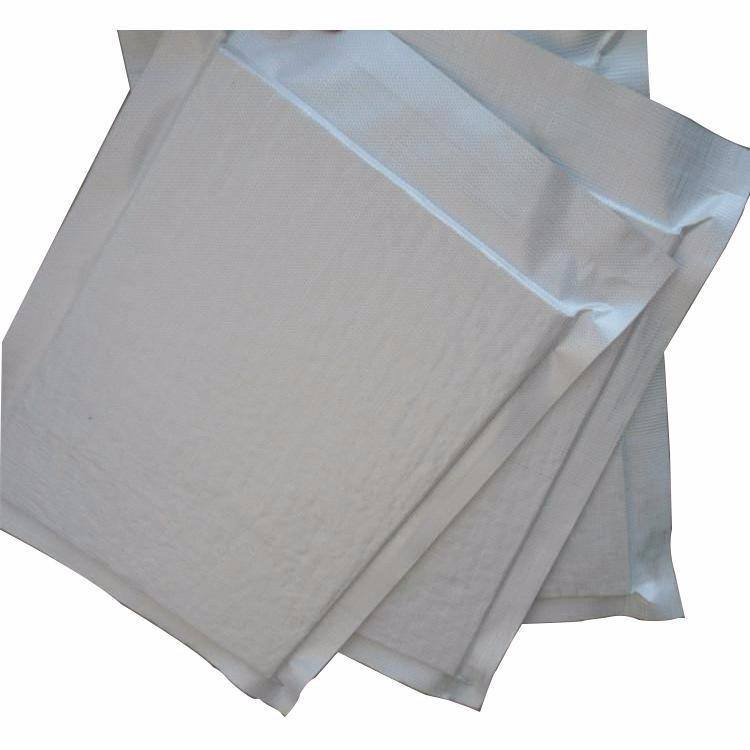

5、stp超薄絕熱保溫板

STP超薄絕熱板是由無機纖維芯材與高阻氣復合薄膜通過抽真空封裝技術制成的。芯材的主要作用一是作為支撐骨架，二是芯材本身具有一定的熱阻，也可以起到一定的保溫效果。芯材的好壞一定程度上決定了STP板的使用壽命，比較理想的真空隔熱板芯材要表面多孔，分布均勻，這樣的芯材抽真空時比較容易，抽完真空以后內部真空度高，日后也不會有空氣溢出，使用壽命會大大增加。雖然其保溫性能很強，但是也存在這因為真空度引發的安全問題，一旦發生破損，保溫性能會驟降，其次施工平整度也難以控制。

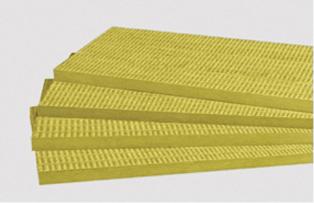

6、巖棉板

巖棉板是指以天然巖石為主要原料， 經高溫熔融、 離心噴吹制成的一種礦物質纖維， 在摻入一定比例的粘結劑和添加劑后壓制并裁割而成的憎水型保溫板材，其防火性能在保溫板中較高，所以對于一些商業的外墻都采用的巖棉板。但是巖棉板的導熱系數要比泡沫板稍微大一些，也就一些保溫性能稍微要低一些。所以我們家里外墻保溫選擇時，也許也需要考慮這個問題。

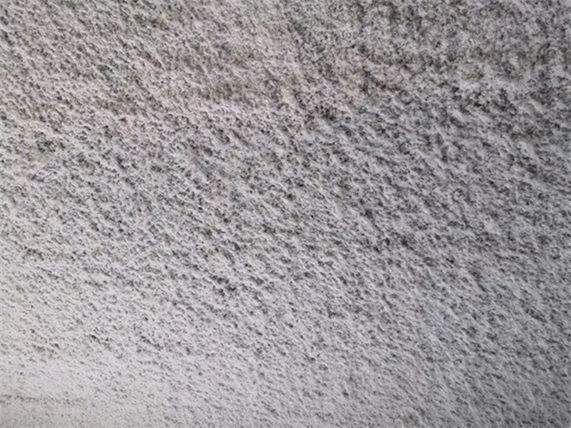

7、無機纖維噴涂保溫材料

無機纖維噴涂保溫材料，主要由無機纖維與水基型膠黏劑組成，經拌合后通過空壓泵進行噴涂，與霧化水混合噴到需要保護的基材上形成涂層。其導熱系數0.040 W/（m·K）低，高效隔熱；質輕，無毒無味，吸聲性好，耐候性好，當然局限于一些幕墻內部和頂棚等保溫處理；耐火可靠，可實現5h以上高耐火極限保護。

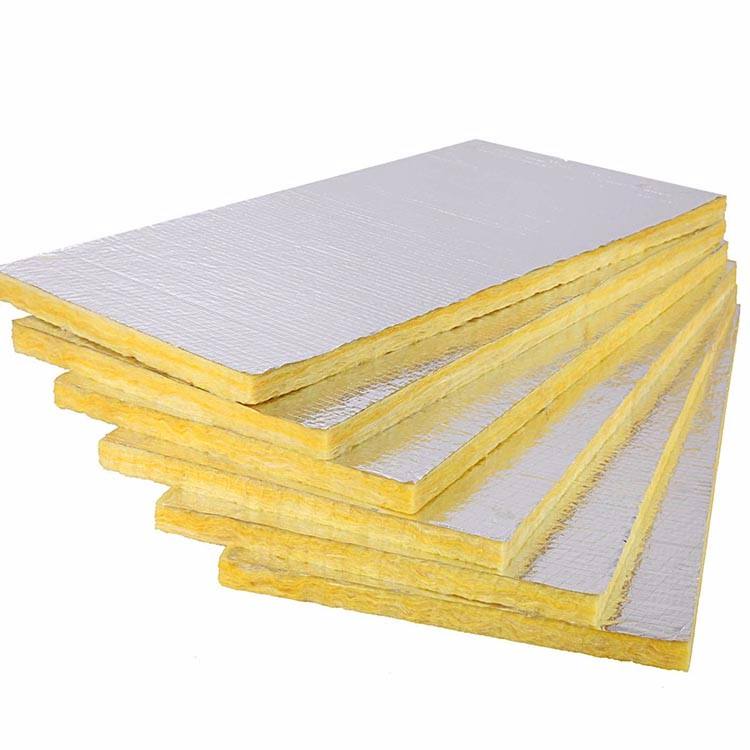

8、玻璃棉板

玻璃棉，是將熔融玻璃纖維化，形成棉狀的材料，化學成分屬玻璃類。玻璃棉板，是將玻璃棉施加熱固性粘結劑制成的具有一定剛度的板狀制品。成型好，體積密度小，熱導率低，保溫絕熱；吸音性能好，但不耐酸，不能應用于外墻外保溫領域，只能作為輕質隔墻和石膏龍骨內保溫里。

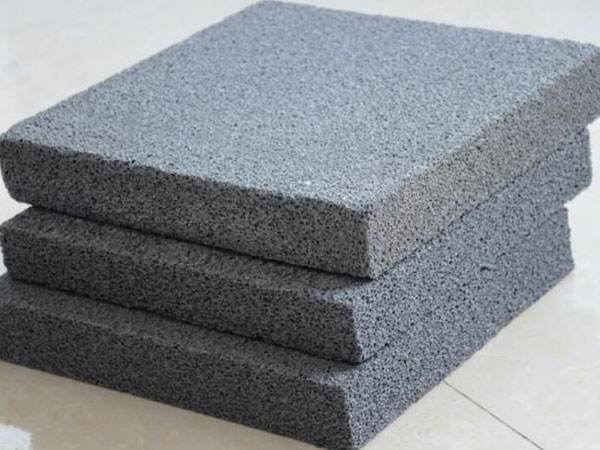

9、發泡陶瓷板

發泡陶瓷在業內也一直被稱為“固廢黃金”，產品具有輕質，高強，防火，防水防潮，保溫隔熱，隔音降噪，綠色環保，性能穩定，耐候性好等優勢。一種區域性的帶有地方保護特色的產品， 造價及其昂貴， 保溫性能也較差，不適用于高 節能要求的外保溫項目中。從樣品的效果來看， 比發泡水泥板要好的多， 最大的遺憾就 是保溫差和造價昂貴。

10、泡沫混凝土

泡沫混凝土，是通過發泡機的發泡系統，將發泡劑用機械方式充分發泡，將泡沫與水泥漿均勻混合后，經過發泡機的泵送系統進行現澆施工或模具成型，經自然養護所形成的一種含有大量封閉氣孔的新型輕質保溫材料。保溫性能較差，不適合北方地區使用；密度小，質量輕，保溫、隔音、抗震；強度偏低、開裂、吸水等。泡沫混凝土保溫材料保溫性能較差，不適用于高節能要求的外保溫項目中；用于屋面保溫時，可滿足低節能要求的外保溫項目需求。

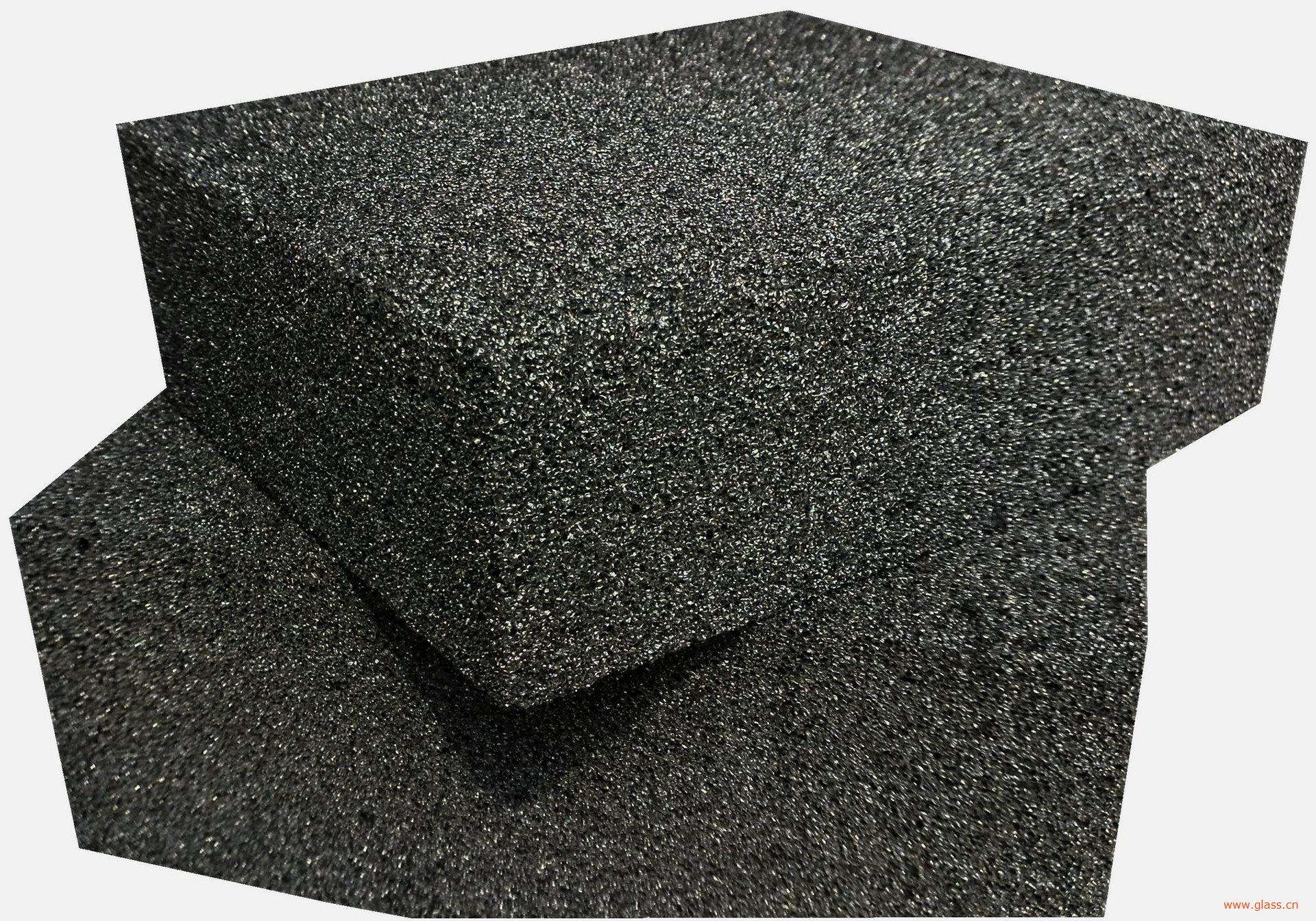

11、泡沫玻璃保溫板

泡沫玻璃保溫板，是以石英砂礦粉或玻璃粉為主要原料，加入發泡劑、促進劑等添加劑，經粉碎和混合形成配合料，再經融化、發泡、退火而形成的內部充滿均勻封閉氣孔的保溫材料。防火隔熱及保溫性能較好； 隔音性能好，吸水率小；抗壓強度高，粘結力強，與建筑物同壽命； 施工簡便，周期短；但易破損； 節能，環保，有利于玻璃廢品的再利用。一般應用在防火隔離帶和外墻、屋面較多。

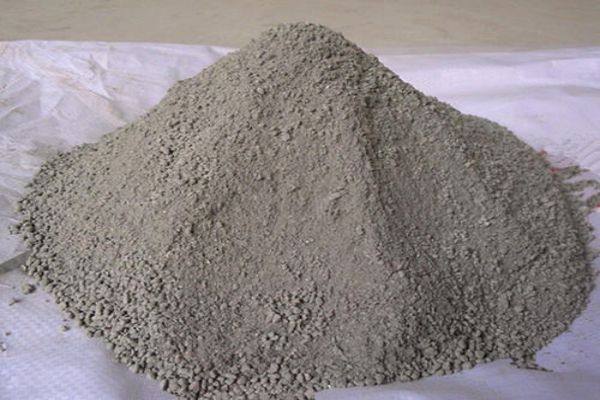

12、聚苯顆粒保溫砂漿

聚苯顆粒保溫砂漿，是以聚苯顆粒為輕質骨料與聚苯顆粒保溫膠粉料按照一定比例配置而成的有機保溫砂漿材料。重量輕，強度高，隔熱防水，抗雨水沖刷能力強，水中長期浸泡不松散； 導熱系數0.058 W/（m·K），保溫隔熱性偏差，不適合高節能要求建筑；干密度小，軟化系數高，干縮率低；無毒無污染，無放射性，環保； 施工方便，現場加適量水配制成漿狀即可施工。不適用于高節能要求的建筑外保溫項目。

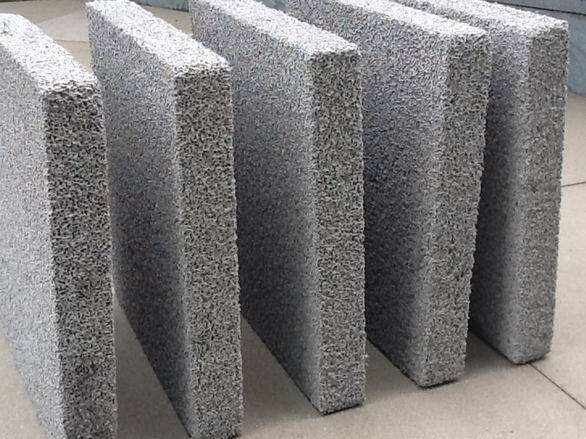

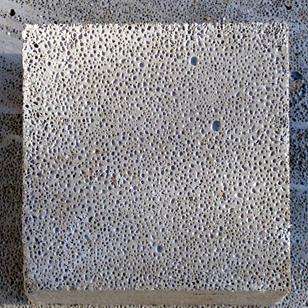

13、發泡水泥板

發泡水泥保溫板又稱泡沫混凝土板，是以硫鋁酸鹽水泥、粉煤灰或工業廢渣為原料，加入發泡劑、特殊纖維等復合、攪拌、發泡成型，再經養護成的一種水泥基輕質多孔無機A級保溫板。在實際施工中， 有些發泡水泥的用水量得不到有效控制，一旦用水量超過一定范圍，水泥就會產生明顯沉淀離析現象。 使發泡水泥出現上下密度不勻一，表面強度低，底層有一層水泥漿層等缺陷。另外，過多的水分在水泥凝固過程中會慢慢蒸發， 蒸發后留下來的空隙是連通而不閉合的縫隙， 對保溫效果極為不利。

只有更好地了解各種保溫材料的性能特點，才能選擇合適的產品。
